c타입 케이블 수리 조언 부탁드려요 6

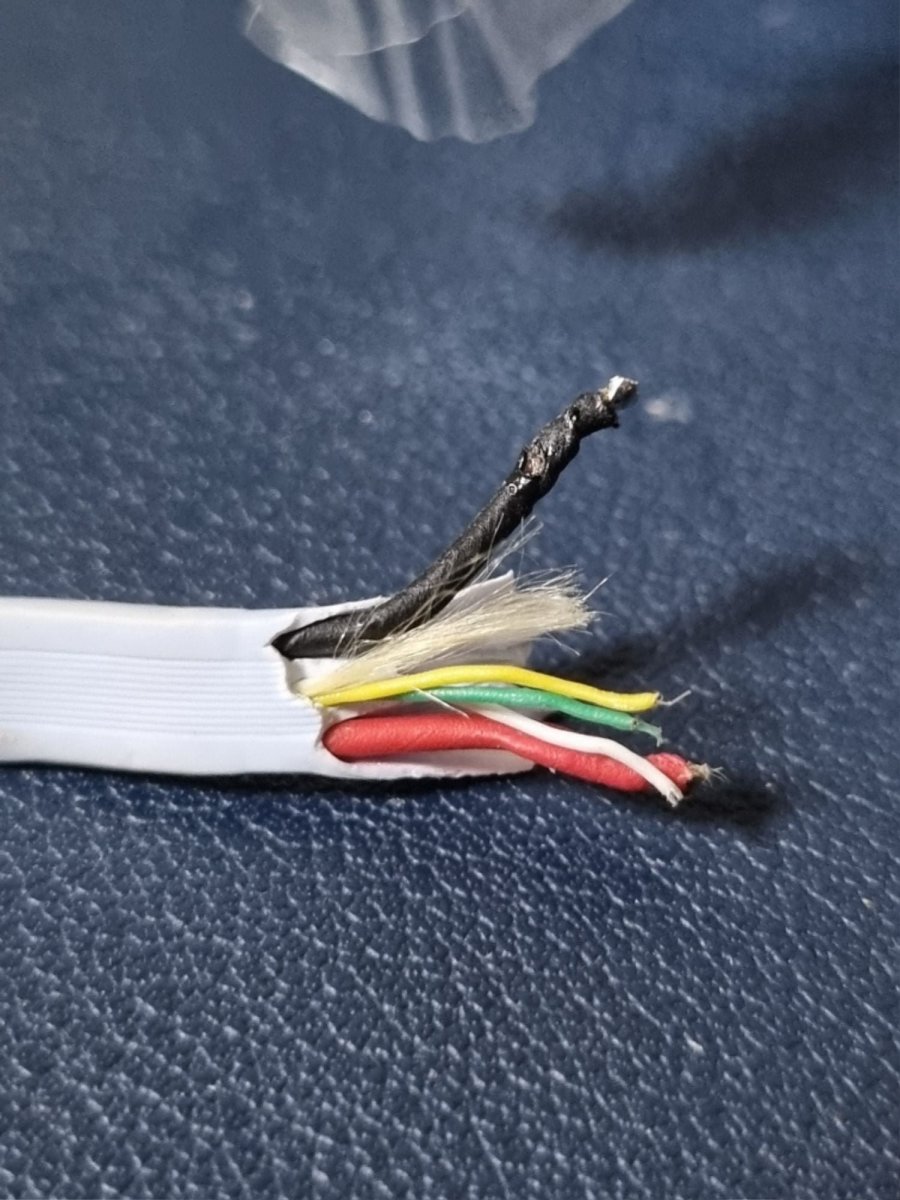

저렇게 5줄인데요 검은줄 빨간줄은 두껍구요 가운데 노랑 초록 흰색은 얇아요 그리고 가느다란 실같은것도 있구요 혹시 저걸로 수리 못하는건가요?
0
추천하기
다른의견
0
|
6
두더지사랑
0
0
|
보통
빨간색 +(전원) 검은색 -(전원) 녹색 +(데이터) 하얀색 -(데이터)
이런식이죠
노란색이 접지인듯싶은데요 흰색실은 단선방지용으로 넣은 보강실 같은거구요 흰색과 노란색이 같이 있는거보면 접지인듯 생각되는데 정확한건 알수없죠
정확한건 배선도가 있어야 된다는거에요
|
젤리씨
0
0
🔌 보통 나오는 5가닥 선 색상 및 용도
※ 일부 케이블은 실드(은색 철망)도 따로 있음 → GND에 연결
챗지피티 답변~ |
아츄
0
0
|
표준대로 만들어진케이블이라면 색상맞게 연결하면 되지만 표준을 아니지킨케이블도 은근히 있다는게 변수입니다. 직접 확인할거 아니면 그냥 케이블 새로사는게 싸게먹힐수도 .. |
commania
0
0
|
반대쪽 커넥터가 있는 단자쪽이랑 멀티미터로 도통테스트를 해서 배선을 알아내시면 됩니다
아래 블로그 참고하셔서 수리에 성공하세요~
|
